Electrónica: Maxim se especializa en automatización industrial con nuevas piezas y diseños

IO-Link es un dispositivo de corto alcance (<20m) point-to-point industrial bus developed to connect sensors and actuators to a local hub, from which the data is transferred to a remote PLC (programmable logic controller) via Ethernet or other long-range field bus.

“La interfaz IO-Link permite que cada sensor, actuador o módulo de expansión IO-Link sea intercambiable con una interfaz de hardware estándar. También proporciona parámetros de rendimiento definidos por software y modos de rendimiento de entrada o salida analógica seleccionables ”, según Maxim.

Dos de las nuevas partes son:

• E / S analógica configurable por software MAX22000
  ± 36 V de protección en todas las E / S analógicas
  Entrada ADC de 24 bits
  Salida DAC de 18 bits
  ± 10V modo de voltaje I o O
  ± 20mA modo de corriente I u O
  amplificador de ganancia programable (admite temperatura de resistencia de 2 o 4 cables (RTD) o termopar)
• Transceptor IO-Link de un solo canal MAX22515
  Protección contra sobretensiones integrada de ± 1,2 kV / 500 Ω
  LDO de 3,3 V o 5 V seleccionable
  Controlador C / Q de 2.2Ω o 2.65Ω (típico)
  Paquete WLP de 2,5 x 2 mm

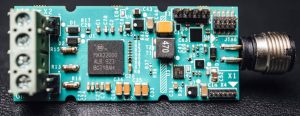

Combinando estos es el diseño de referencia MAXREFDES177 # (foto arriba)

“MAXREFDES177 # demuestra un módulo de E / S analógico totalmente configurable por software”, dijo Maxim. "El lado analógico está completamente aislado del lado IO-Link con el aislador de datos digitales MAX14483 y una fuente de alimentación aislada derivada de la fuente L + 24V de la conexión maestra IO-Link".

Utiliza un conector M12 estándar de la industria con un cable IO-Link de 4 hilos, y el lado analógico / de campo tiene un bloque de terminales de PCB de 4 vías. El PCB es de 61 x 25 mm.

Los modos analógicos configurables incluyen: entrada de ± 10 V, entrada de ± 20 mA, salida de ± 10 V o salida de ± 20 mA a través de los terminales AIO y GND. el rango lineal es 105% y el rango de escala completa es 125% nominal.

“La precisión es tan buena como 0,1% sobre una variación de temperatura de ± 50 ° C”, dijo Maxim. “Los otros dos terminales se pueden configurar para medir la temperatura utilizando un dispositivo estándar como un PT100 o PT1000 RTD. Estos terminales se conectan al PGA integrado en el MAX22000 ”.

Una MCU Atmel ATSAM se interconecta entre el transceptor de dispositivo IO-Link MAX22000 y MAX22515. El diseño de referencia utiliza la pila IO-Link de TMG TE (Technologie Management Gruppe Technologie und Engineering) para comunicarse con cualquier maestro compatible con la versión 1.1 de IO-Link.

IoT industrial Go-IO Gen II

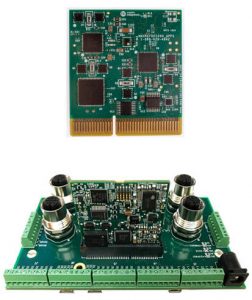

Al mismo tiempo que los chips y el diseño de referencia, Maxim anunció una segunda generación de su estándar IO configurable por software Go-IO para la automatización de fábricas y edificios (foto justo encima de la placa principal).

Anteriormente, la empresa había reducido físicamente su IO industrial con cada nueva generación, desde 'Micro PLC' (540cm³) en 2014, a través de Pocket IO (167 cm³) al Go-IO original en 2018, pero Gen 2 conserva los 12cm³ Formato PCB de su predecesor. "12cm³ya es muy pequeño, son dos tercios de una tarjeta de crédito ", dijo Maxim's ghghg. ", Incluso podríamos hacerlo un poco más grande para incluir funciones [adicionales] si los clientes las desean".

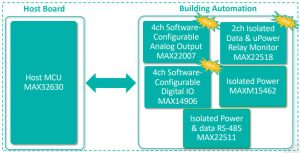

Junto con el formato Go-IO gen2, la compañía anunció diseños de referencia para la automatización de edificios (izquierda) y la automatización de fábricas.

La página del producto MAXREFDES177 # diseño de referencia (parte superior del artículo) está aquí
