Paquete QFN DSP DSP Audio Audio Amplificador IC-NTP8938

El nombre completo del amplificador de potencia de audio es el amplificador de potencia de audio. Es un dispositivo de amplificador de potencia utilizado para promover el sonido del altavoz para reproducir el sonido. Se utiliza en todos los productos electrónicos que emiten sonido; El amplificador de potencia de audio en realidad amplifica las señales de audio relativamente pequeñas. Aumentar su potencia, luego salida.

El amplificador de potencia de audio IC es uno de los componentes importantes de los productos multimedia y se usa ampliamente en el campo de la electrónica de consumo; En los últimos años, con la popularización de dispositivos multimedia portátiles como MP3, PDA, teléfonos móviles, computadoras portátiles, etc. Las ventajas son cada vez más favorecidas por las personas.

A continuación se presenta un amplificador de alimentación de audio de doble canal DSP de paquete NF-QFN coreano IC-NTP8938, que está representado por Gongcai.com

Descripción del Producto:

NTP8938 es un chip de audio totalmente digital para el sistema de amplificador estéreo que incluye amplificador de etapa de potencia; con función de procesamiento de señal de audio digital multifunción; Modulador PWM de alta fidelidad y alta fidelidad PWM y dos etapas de potencia MOSFET de puente completo de alta potencia; NTP8938 recibe audio en serie digital a frecuencias de muestreo de 32 kHz, 44.1kHz, 48 kHz y 96 kHz; Proporciona 2x30 vatios en modo estéreo sin disipador de calor.

Tiene un mezclador y filtros de doble cuádruple; Se puede utilizar para implementar funciones básicas de procesamiento de señales de audio, como control de volumen, compensación por respuesta de altavoz fuerte e igualación paramétrica. Todas las funciones de NTP8938 pueden realizar el control del valor de registro interno a través del bus de interfaz host I2C.

Características del chip de amplificador de potencia digital - NTP8938:

★ 2CH STEREO (30W X 2 BTL)

★ Rango de voltaje de la fuente de alimentación (5V a 28 V)

★ aritmética de punto flotante; Generador SDATA (salida I2)

★ 32 filtros programables de doble quad; compensación de altavoces

★ LPF, HPF, DC Cutting; ecualizador paramétrico avanzado

★ Control de rango dinámico de 3 bandas; RS (sonido mejorado) Control de volumen DRC

★ Circuito de protección: √OCP (protección de corriente) √OTP (protección contra temperatura) √UVP (protección de voltaje)

★ Comentarios del medidor de potencia de silencio suave; INTERENCIA PWM INTERENCIA INTERENCIA/APAGADO; alta eficiencia

★ Protección de CC: √dc filtro de corte

√ Coeficiente de verificación de memoria (PEQ/DRC)

√ Comprobación del índice de modulación

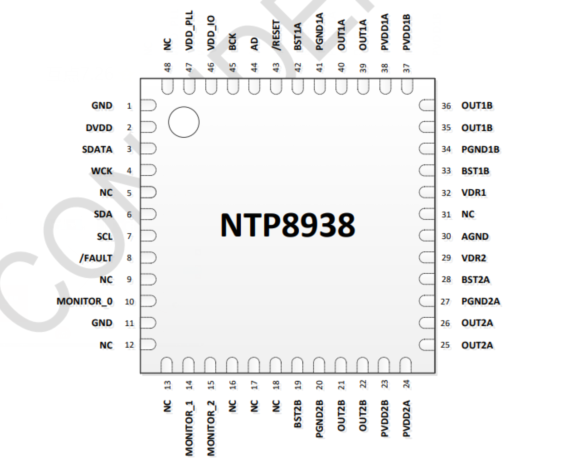

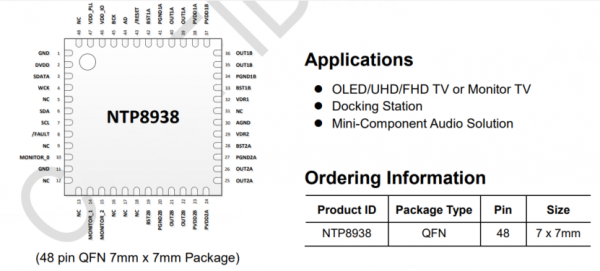

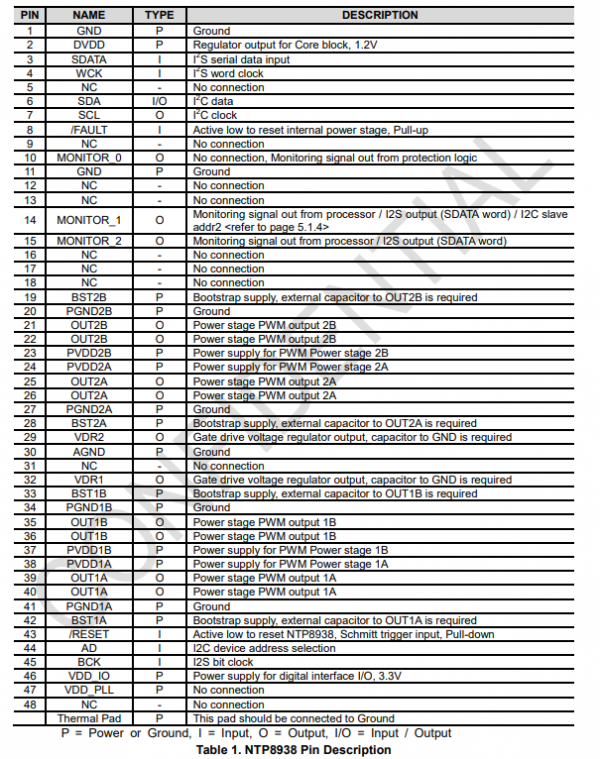

Definición de PIN:

Serie de chips de amplificador digital de potencia digital coreano; Con tecnología de reducción de ruido, Surround 3D, ASRC y otras funciones; Con un Core DSP potente, la etapa interna adopta un sesgo de fuente de voltaje constante, y el estado de trabajo puede ser salido de manera estable; El chip está equipado con un enlace de protección completo, la banda de potencia extremadamente amplia y la tasa de conversión extremadamente alta hacen que el sonido sea cálido, suave y más duradero.
