STMICRO ha lanzado un transmisor ultrasónico altamente integrado para mejorar la calidad de imagen y reducir el tamaño de los escáneres portátiles

El 25 de octubre de 2022, Stmicroelectronics dio a conocer un transmisor ultrasónico de 64 canales con nuevas características para mejorar la calidad de imagen y la conveniencia de los instrumentos de prueba médica industrial de alto rendimiento portátil.

Los escáneres portátiles de hoy son casi del tamaño de un teléfono inteligente, pero la calidad de la imagen es comparable a la de los grandes y costosos sistemas de escaneo de imágenes de alta gama de hace unos años. Los emisores ultrasónicos Sthvup64 de STMICRO impulsan los transmisores piezoeléctricos (sensores) de los instrumentos de prueba, mejorando la flexibilidad de las imágenes, agregando innovaciones de control numérico de haz, ahorrando espacio en tableros de circuitos e impulsando la tendencia de desarrollo de instrumentos de prueba médica industrial ligera.

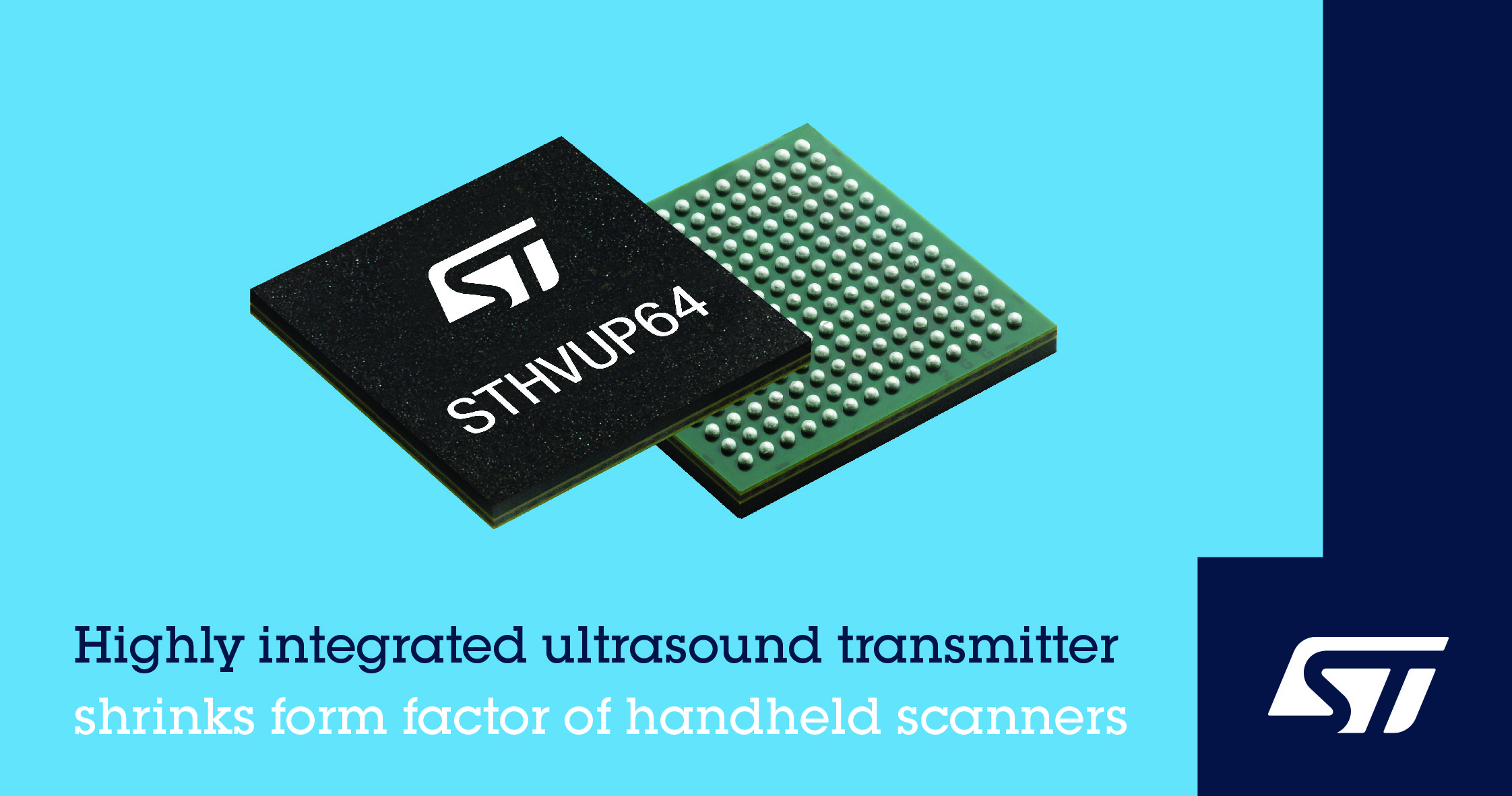

STHVUP64 es un transmisor ultrasónico de 64 canales que proporciona una solución altamente integrada para el desarrollo de escáneres inalámbricos de mano. StHVUP64 puede conducir hasta 256 elementos de la sonda directamente, eliminando los costosos interruptores de alto voltaje que generalmente se requieren entre el emisor y la sonda, lo que permite a los diseñadores reducir la factura de los costos de los materiales y desarrollar más funcionalidad utilizando el espacio guardado dentro del escáner.

Además de la salida de nivel de 3 V habitual, StHVUP64 también introduce nuevas capacidades de salida de nivel de 5V para hacer que la optimización de la calidad de la imagen sea más flexible. StHVUP64, con corrientes de conducción de hasta ± 400 mA, puede conducir sensores de alta velocidad para permitir múltiples modos de imagen. La corriente de alta conducción también ayuda a lograr una duración de pulso de tan solo 5ns, mejorar la precisión de control del sensor y maximizar la mejora de los detalles de la imagen. El transmisor admite los modos de onda continua (CW) y de onda pulsada (PW) para varios tipos de análisis de detección, incluido el flujo de cavidad y líquido.

Además, la tecnología de control numérico del haz puede mejorar el control de la dirección del haz con mayor precisión que las técnicas de control analógico tradicionales utilizando circuitos de retraso. Al integrar los circuitos lógicos en el chip, el transmisor ya no requiere un chip de controlador complementario, por ejemplo, un FPGA para el control del haz, ahorrando así el área de la placa PCB, reduciendo la complejidad del cableado y eludiendo los desafíos de diseño FPGA.

El nuevo emisor también cuenta con una arquitectura de conductor de sesgo auto-sesgo que elimina la necesidad de condensadores de desacoplamiento de potencia fuera del chip, lo que ayuda a reducir el área de la junta y el costo de la factura del material (BOM). Además, el nuevo producto viene en un paquete más pequeño que los productos comparables, lo que brinda a los diseñadores más flexibilidad para desarrollar la próxima generación de productos más pequeños.

El bajo consumo de energía es importante cuando se trata de sistemas con batería. STHVUP64 no solo tiene bajo consumo de energía, sino también características que lo convierten en una gran experiencia. La memoria en chip puede guardar el modo de transmisión, y la señal del reloj de hasta 200MHz puede sincronizar la transmisión de datos, minimizando la fluctuación de transmisión y mejorando la calidad de la imagen. Los puertos de comunicación del chip también admiten múltiples estándares de señal CMOS recomendados para las frecuencias de señal de reloj del sistema más altas de hoy.

Las funciones de protección interna del chip incluyen el bloqueo de ruido, la protección del sobrecalentamiento, la protección contra la subtensión y la protección de corriente circulante. También hay un registro de diagnóstico en chip que lee directamente la causa de la interrupción para la depuración en caso de falla.

El transmisor ultrasónico utiliza la tecnología de fabricación BCD8S-SOI probada en el mercado de STMICRO, que permite la integración de los circuitos analógicos (transistor bipolar), digital (CMOS) y suministro de alimentación (DMOS) en el mismo chip. El nuevo producto ahora está en producción y viene en un paquete de bola soldada FC-BGA196 de 10 mm x 10 mm x 1.4mm 1.4mm.
