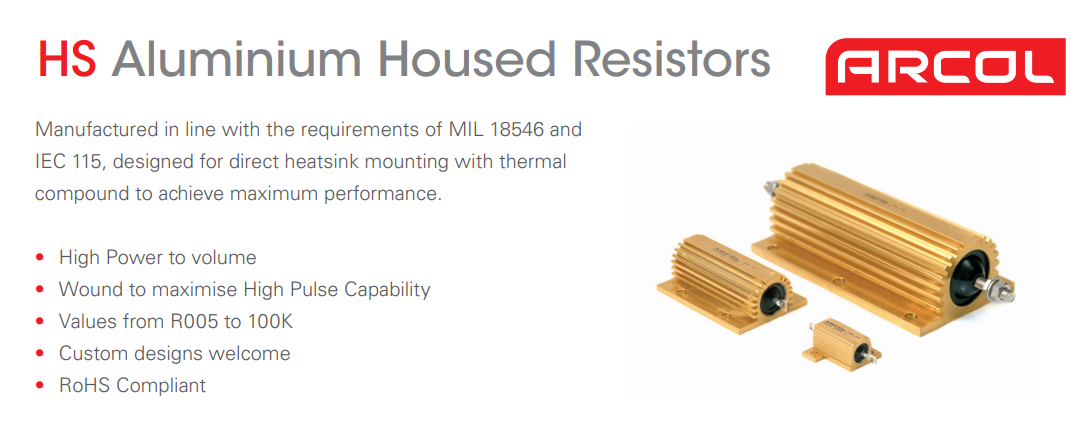

HS Resistencias alojadas de aluminio por Arcol
Este documento proporciona información detallada sobre las resistencias casadas de aluminio HS fabricadas por Arcol.Estas resistencias están diseñadas de acuerdo con MIL 18546 e IEC 115, adecuada para el montaje directo de disipador térmico con compuesto térmico para lograr un rendimiento óptimo.
Las características clave de las resistencias HS incluyen:
-Alta relación calidad-volumen.
- Herida para maximizar la alta capacidad de pulso.
- Disponible en una amplia gama de valores óhmicos de R005 a 100k.
- Los diseños personalizados también están disponibles.
- RoHS.
El documento también presenta las siguientes especificaciones y características:
- Tolerancia: las tolerancias estándar son ± 5% (j) y ± 10% (k), pero otras tolerancias como ± 1% (f), ± 2% (g) y ± 3% (h) también están disponibles.Para valores óhmicos bajos, la tolerancia es típicamente ± 5% para valores mayores o igual a R05, y ± 10% para valores menores o iguales a R047.
- Coeficientes de temperatura: los valores típicos son de 100 ppm para valores óhmicos inferiores a 1k y 25ppm para valores óhmicos superiores a 1K.Para TCR más bajos, comuníquese con Arcol.
- Resistencia a aislamiento (seca): 10,000 MΩ mínimo.
- Disipación de potencia: a altas temperaturas ambientales, la disipación se reduce linealmente a cero a 200 ° C.
- Valores ohmic: las resistencias están disponibles en una amplia gama de valores óhmicos, dependiendo del tamaño de la potencia.Para especificar una resistencia inductiva baja, agregue "N" antes del código de la serie HS.Por ejemplo, NHS50.El valor Ohmico de la resistencia NHS se obtiene dividiendo el valor máximo HS estándar en 4, y el voltaje de trabajo se divide en 1.414.
El documento incluye una tabla con especificaciones eléctricas para cada tamaño de la resistencia, incluida la calificación de potencia en un disipador térmico estándar, calificación de potencia sin disipador térmico, rango de resistencia, voltaje de elementos limitantes, pico de CA a prueba de voltaje, AC a prueba de voltaje, peso aproximado, aumento de la superficie típicoCuando se monta en un disipador térmico y el disipador térmico estándar.
Además, el documento proporciona información sobre la disipación de calor, los procedimientos de pedido y los datos de contacto del fabricante.Es importante tener en cuenta que la información contenida en este documento puede cambiar sin previo aviso, y es responsabilidad del cliente asegurarse de que el componente seleccionado sea adecuado para la aplicación prevista.En caso de duda, se recomienda consultar con Arcol.
Para obtener más información y pedidos, visite el sitio web del fabricante.
