Familia de controladores rectificadores pequeños
Ha surgido un nuevo conjunto de controladores rectificadores síncronos compactos que podrían reducir el espacio de la placa y aumentar la eficiencia en cargadores y adaptadores que utilizan topologías flyback.
Los ingenieros que trabajan en fuentes de alimentación de alta densidad están obteniendo una nueva opción para perfeccionar la rectificación del lado secundario.Los últimos y diminutos controladores rectificadores síncronos de STMicroelectronics apuntan a arquitecturas de convertidores flyback resonantes y cuasi-resonantes de abrazadera activa no complementarias ampliamente utilizadas en cargadores de suministro de energía USB, adaptadores de enchufe de pared y otras fuentes de alimentación de modo conmutado.
Las características clave son:
Huella de controlador de rectificador síncrono ultracompacto para etapas de potencia densas.
Conducción MOSFET del lado secundario con sincronización precisa de encendido/apagado para reducir las pérdidas de conducción del diodo.
Múltiples variantes con accionamientos de puerta de nivel lógico o estándar y retardo de apagado configurable.
Detección de drenaje de alto voltaje y ventana de encendido definida para un funcionamiento robusto.
Controlador de puerta capaz de moderar la corriente de fuente/disipador para transiciones rápidas.
Con solo unos pocos milímetros cuadrados, los controladores están optimizados para diseños modernos de alta frecuencia, lo que permite componentes magnéticos más pequeños sin sacrificar la eficiencia.Reemplazan los diodos tradicionales en la etapa de salida con un esquema impulsado por MOSFET que minimiza las pérdidas de conducción al cambiar el dispositivo precisamente cuando la corriente fluye y apagarlo cuando decae a cero.
Múltiples variantes permiten a los diseñadores adaptar el controlador a sus opciones de MOSFET y necesidades de diseño: las opciones abarcan unidades de compuerta de nivel lógico y estándar, así como diferentes configuraciones de retardo de apagado para compensar las inductancias parásitas en la ruta de drenaje.Una ventana de encendido bien definida mejora la robustez, evitando conmutaciones erróneas durante intervalos de inactividad o de timbre que a menudo se observan con carga ligera o cerca del límite de los modos de conducción.
La detección de voltaje en el drenaje MOSFET permite que el controlador alinee la conmutación con la desmagnetización del transformador bajo diversas condiciones de conducción, lo que se traduce directamente en menores pérdidas de conmutación y una mejor eficiencia general en comparación con la rectificación de solo diodos.El propio controlador de puerta puede manejar dispositivos de carga moderadamente alta, generando y absorbiendo corriente de manera agresiva para reducir los tiempos de transición.

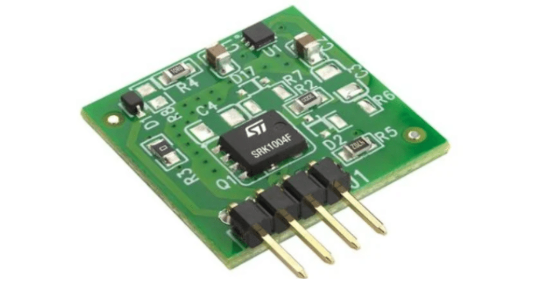

Los diseñadores encontrarán estos controladores en placas compactas donde el espacio es escaso y los estándares energéticos exigen objetivos de eficiencia cada vez más altos.Además de los dispositivos, hay disponibles placas de evaluación para acelerar la creación de prototipos y el ajuste del rendimiento.
